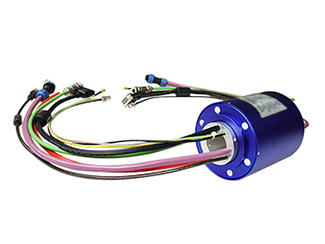

特點：
為高速率數據和無錯傳輸協議設計，滿足各類網絡信號、高清視頻信號、差分信號和工業以太網信號傳輸需求；數據傳輸穩定、不丟包、不串碼、回?fù)p小、插入損耗小，具有超低的誤碼率和超高的信噪比；可混合動力、控制及數字信號傳輸，可混合光纖、氣液傳輸；獨家專利纖刷、鍍層技術，低接觸壓力，低噪音和低接觸磨損，免維護，超長使用壽命；標準化、模塊化設計，產品規格齊全，并能為客戶量身定制所需要的產品；
可選項：
路數：1～96路；信號類型： 串行通信：RS232、RS422、RS485 ；工業總線：CANBus、Profibus、Lonworks ；以 太 網：100M Base T、1000M Base T；接口類型：標準RJ45、工業接口等；導線類型、規格、長度定制；高壓、大電流定制；特殊環境定制：防震、高溫；測試標準：CAT5, CAT5e,CAT6；
典型應用：
高清視頻監控、串口通訊、工業自動化控制以及各類網線電纜和接口傳輸。
電氣技術指標
|
參數 |
數值 |
|
額定電壓 |
240VDC/VAC |
|
額定電流 |
標準每環為2A |
|
導線規格 |
CAT5、CAT5e、CAT6、CAT7 |
|
導線長度 |
標準500mm |
|
絕緣強度 |
500VAC@50HZ,60S |
|
絕緣電阻 |
≥500MΩ/500VDC |
|
動態電阻變化值 |
≤10mΩ |
|
誤碼率 |
10E-11 插入 |
|
損耗 |
≤ 2DB |
機械技術指標
|
參數 |
數值 |
|
通道數 |
一路或多路 |
|
額定轉速 |
0-250/500rmp |
|
工作溫度 |
-20℃－+80℃ |
|
工作濕度 |
60%RH或更高 |
|
接觸材料 |
貴金屬 |
|
殼體材料 |
工程塑料/金屬 |
|
過孔內徑 |
12.7mm、25.4 mm、38.1 mm、50 mm（其余尺寸可定制） |
|
外徑 |
54 mm、78 mm、99 mm、120 mm（其余尺寸可定制） |
|
防護等級 |
標準IP51 ，可選IP54,IP65 |
|

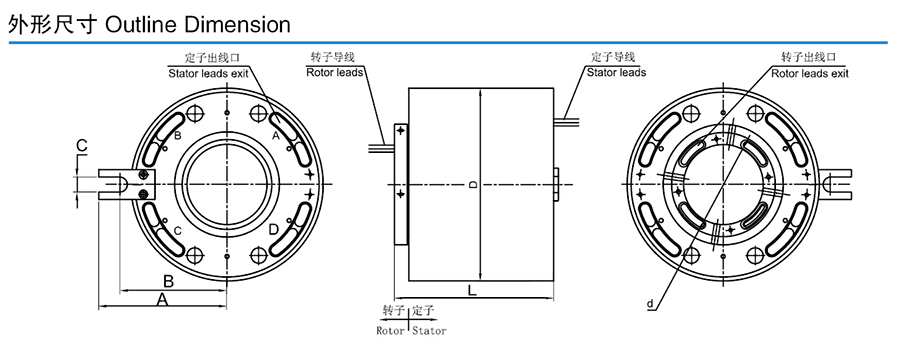

過孔孔徑 |
外徑 |
A(mm) |
B(mm) |
C(mm) |
長度 |
|
12.7 |
54 |
35 |
30.25 |
6.5 |
按客戶需求可選 |
|
25.4 |
78 |
54.5 |
44.25 |
9.5 |
|
|
38.1 |
99 |
64.5 |
54.25 |
9.5 |
|
|
50 |
120 |
80 |
66.8 |
9.5 |
|
|
60 |
135 |
97.5 |
74.25 |
9.5 |
|
|
70 |
155 |
96.5 |
83.25 |
9.5 |
|
|
80 |
180 |
116.5 |
100.5 |
12.8 |
|
|
90 |
190 |
123 |
107 |
12.8 |
|
|
100 |
203 |
131 |
115 |
12.8 |
|
|
120 |
外形尺寸可定制 |
||||
滑環安裝說明:
■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定；
■ SRC032及SRC045系列產品可參照該連接方式。
注意事項:
■ 滑環環體不得作承重用，環體導線也不得承受外部控力；
■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質；
■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施。
